Battenkill

Архитектурный обзор проекта дома Battenkill

Проект Battenkill представляет собой компактное, но функциональное решение для загородного проживания или небольшого постоянного дома. Архитектура здания построена на принципах эффективного использования пространства, сочетая открытую планировку дневной зоны с приватными уголками для отдыха. Ниже представлен детальный разбор планировочных решений первого и второго этажей.

1. Перевод помещений и метрическая система

Для удобства восприятия все размеры переведены из имперской системы (футы и дюймы) в метрическую. Коэффициент пересчета: 1 фут = 0.3048 м.

Первый этаж (Ground Floor)

Второй этаж (Upper Floor)

2. Расшифровка технических обозначений

На архитектурных планах используются стандартные сокращения, понимание которых критически важно для чтения чертежа:

• CLO (Closet): Гардеробная, встроенный шкаф или кладовая. На плане они расположены в спальне, в прихожей и на втором этаже.
• LIN (Linen): Бельевой шкаф. Обычно располагается вблизи ванной комнаты для хранения полотенец и бытовой химии.
• BATH: Полноценная ванная комната (санузел).
• UP / DN: Указатели направления лестницы (Up — подъем наверх, Down — спуск вниз).
• VOID: Зона отсутствия межэтажного перекрытия. В данном проекте это создает эффект "второго света" над гостиной.
• W/D (подразумевается): Хотя на плане нет явной подписи, в компактных домах место для стиральной и сушильной машины (Washer/Dryer) часто интегрируют в зону кухни, прихожей или ванной (рядом с LIN).

3. Анализ планировки и эргономики

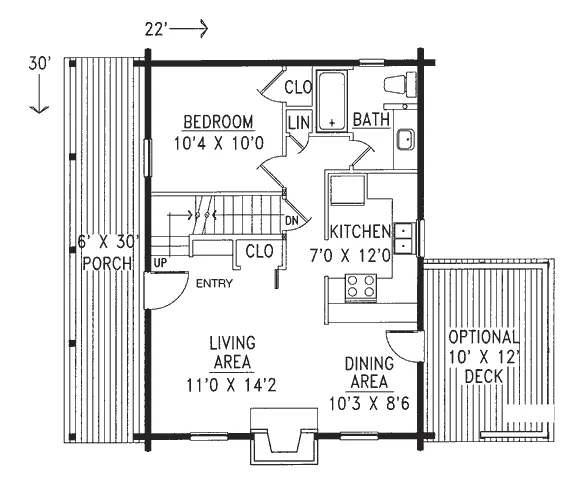

Зонирование первого этажа

Первый этаж выполнен по принципу Open Space (открытое пространство) для дневной зоны. Кухня, столовая и гостиная объединены в единый объем, что визуально расширяет небольшое пространство дома.

• Кухня (2.13 x 3.66 м): Выполнена в формате "камбуз" (двухрядная или Г-образная планировка вдоль стен). Это эргономичное решение для узких помещений, позволяющее организовать рабочий треугольник.
• Спальня (3.15 x 3.05 м): Расположена изолированно в углу дома, что обеспечивает приватность. Наличие собственного шкафа (CLO) рядом с входом в комнату — большой плюс.
• Санузел: Расположен стратегически верно — он доступен как из коридора (для гостей и жильцов гостиной), так и имеет близкий доступ из спальни.

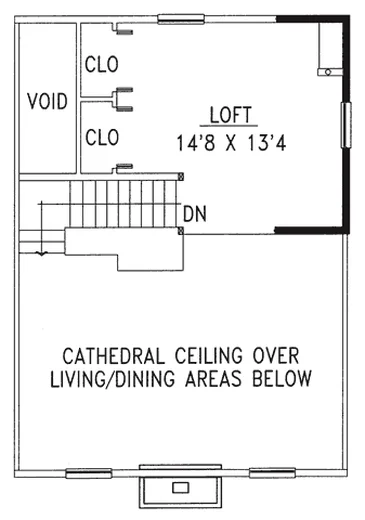

Второй этаж и антресоль

Второй уровень представлен просторной зоной Loft (4.47 x 4.06 м). Это помещение универсально:

• Оно может служить второй спальней (мастер-спальней), так как его площадь значительно больше спальни на первом этаже.
• Возможно использование как кабинета, студии или игровой зоны благодаря обилию света от окна во фронтоне.
• Наличие двух шкафов (CLO) позволяет полноценно использовать этаж для хранения вещей или гардероба.

Коммуникации и конструктив

Лестница расположена компактно в центре дома, минимизируя потери полезной площади. Санитарный узел и кухня сгруппированы у одной стены (мокрая зона), что упрощает разводку труб и снижает стоимость строительства.

4. Итоговый вывод

Проект Battenkill — это отличное решение для молодой пары, небольшого семьи из 2-3 человек или как гостевой домик (A-frame стиль).

Главные преимущества проекта:

• Эффективность площади: При компактных габаритах дома (ширина около 7-8 метров без учета крыльца) планировка вмещает все необходимые функции.
• Визуальный объем: Использование второго света (Cathedral Ceiling) над гостиной делает интерьер просторным и воздушным, нивелируя небольшую площадь пола.
• Связь с природой: Наличие большого крыльца (Porch) и опциональной террасы (Deck) стирает границы между интерьером и экстерьером, что идеально для загородного участка.
• Гибкость: Огромная мансарда (Loft) позволяет владельцам самим решить функциональное назначение второго этажа.
