Планировки

1 этаж

2 этаж

Contemporary_A

Каталожный номер: 170/2/3-104

170

м² площадь

этажа

спальни

санузла

½ с/у

Помещения и особенности

🚗 Гараж 🚪 Крыльцо 🪟 Эркер ⬆ Высокие потолки 🏛 Холл 👔 Гардеробная

Обзор проекта Contemporary_A

Архитектурный обзор проекта Contemporary_A

Проект Contemporary_A представляет собой современный двухэтажный дом с выраженным вертикальным членением фасада и смешением текстур. Ниже представлен детальный анализ планировочных решений, перевод экспликации помещений и оценка функциональности объекта.

1. Перевод помещений и метрическая система

Для удобства восприятия все размеры переведены из имперской системы (футы/дюймы) в метрическую. Коэффициент пересчета: 1 фут = 0.3048 м.

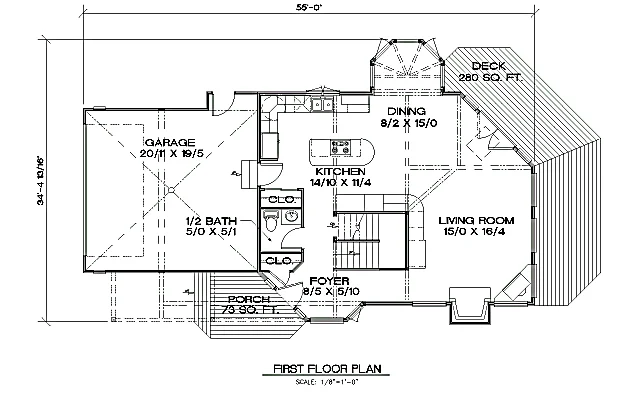

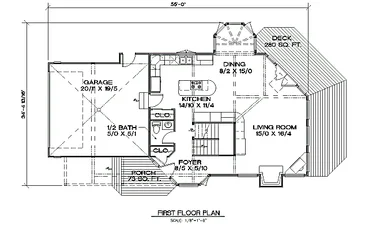

Первый этаж (First Floor Plan)

Название на плане	Перевод	Размеры (футы/дюймы)	Размеры (метры)
Garage	Гараж	20'11" x 19'5"	~6.38 м x 5.92 м
1/2 Bath	Гостевой санузел	5'0" x 5'1"	~1.52 м x 1.55 м
Porch	Крыльцо / Терраса у входа	7'3" (глубина)	~2.21 м
Foyer	Прихожая / Холл	8'5" x 5'10"	~2.57 м x 1.78 м
Kitchen	Кухня	14'10" x 11'4"	~4.52 м x 3.45 м
Dining	Столовая	8'2" x 15'0"	~2.49 м x 4.57 м
Living Room	Гостиная	15'0" x 16'4"	~4.57 м x 4.98 м
Deck	Палуба / Терраса	280 кв. футов	~26.0 кв. м

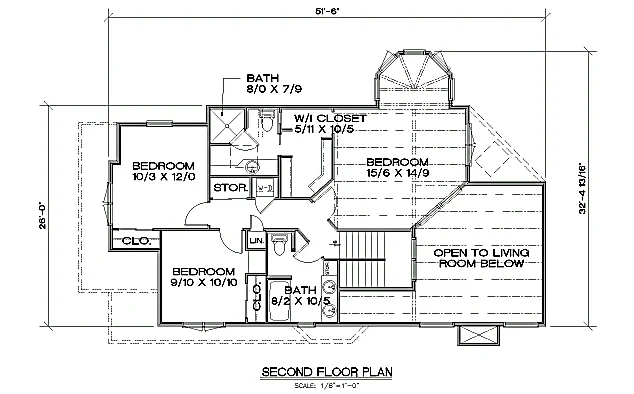

Второй этаж (Second Floor Plan)

Название на плане	Перевод	Размеры (футы/дюймы)	Размеры (метры)
Bedroom (Left)	Спальня (левая)	10'3" x 12'0"	~3.12 м x 3.66 м
Bedroom (Master)	Мастер-спальня (правая)	15'6" x 14'9"	~4.72 м x 4.50 м
Bedroom (Bottom)	Спальня (нижняя)	9'10" x 10'10"	~3.00 м x 3.30 м
Bath (Master)	Ванная комната (в мастер-спальне)	8'0" x 7'9"	~2.44 м x 2.36 м
W/I Closet	Гардеробная (проходная)	5'11" x 10'5"	~1.80 м x 3.18 м
Bath (Hall)	Ванная комната (общая)	8'2" x 10'5"	~2.49 м x 3.18 м
Open to Living Room Below	Световой колодец / Второй свет	-	-

2. Расшифровка технических обозначений

На архитектурных планах США используются стандартные сокращения. Вот их расшифровка для данного проекта:

CLO. (Closet): Встроенный шкаф или кладовая для хранения вещей.
W/I CLOSET (Walk-In Closet): Гардеробная комната, в которую можно зайти (в отличие от обычного шкафа-купе).
STOR. (Storage): Хозяйственное помещение или кладовая для хранения инвентаря.
LIN. (Linen): Бельевой шкаф. В американской планировке здесь часто размещают стиральную машину и сушилку (W/D), если они не вынесены в отдельную прачечную.
1/2 BATH: Половинный санузел. Помещение, содержащее только унитаз и раковину (без душа или ванны). Обычно располагается на первом этаже для гостей.
DECK: Открытая деревянная терраса, обычно расположенная с задней стороны дома.

3. Анализ планировки и эргономики

Зонирование пространства

Проект демонстрирует классическое и эффективное зонирование:

Дневная зона (1 этаж): Полностью отдана под общественные функции. Гараж занимает значительную часть левого фланга. Центральная часть объединяет кухню, столовую и гостиную. Примечательно наличие зоны "Open to Living Room Below" на втором этаже, что создает визуальную связь между этажами и добавляет воздуха в гостиную.
Ночная зона (2 этаж): Изолирована и содержит три спальни и две полноценные ванные комнаты. Это идеальная конфигурация для семьи с двумя детьми.

Эргономика и логистика

Входная группа: Вход осуществляется через крытое крыльцо (Porch) в просторный холл (Foyer). Лестница расположена сразу при входе, что удобно, но занимает полезную площадь первого этажа.
Кухонный блок: Кухня имеет Г-образную планировку с островом или полуостровом, выходящим в столовую. Это позволяет повару взаимодействовать с гостями. Прямой выход на террасу (Deck) из столовой зоны значительно расширяет жилое пространство в теплое время года.
Мастер-спальня: Расположена приватно, имеет собственный санузел и просторную гардеробную (W/I Closet), что является стандартом комфорта.
Коммуникации: Санузлы на втором этаже сгруппированы вокруг лестничного узла ("мокрая зона"), что удешевляет прокладку труб и вентиляции.

Архитектурно-строительные особенности

Судя по фасаду (Front Elevation), дом имеет сложную геометрию крыши с перепадами высот. Указаны уклоны скатов 5/12 и 12/5 (вероятно, опечатка на плане, обычно указывают уклон к горизонту, например 5/12 и 12/12, либо это разные скаты). Вертикальное сайдинговое покрытие и большие оконные проемы характерны для современного стиля (Contemporary).

4. Итоговый вывод

Для кого подходит этот проект:
Проект Contemporary_A идеально подойдет для молодой семьи из 3-4 человек, ценящей современный стиль и функциональность. Наличие трех спален позволяет использовать одну из них как кабинет или гостевую комнату.

Главные преимущества:

Эффективное использование площади: При компактных размерах пятна застройки (ширина около 16-17 метров) дом вмещает все необходимые функции, включая гараж на две машины и большую террасу.
Связь с природой: Большая терраса (280 кв. футов) и выход из столовой делают дом светлым и открытым.
Приватность: Четкое разделение этажей позволяет родителям и детям не мешать друг другу.

Рекомендация: При реализации стоит обратить внимание на утепление зоны "второго света" над гостиной, так как большие окна могут приводить к теплопотерям в зимний период.
