Grandview_B

Архитектурный обзор проекта дома Grandview_B

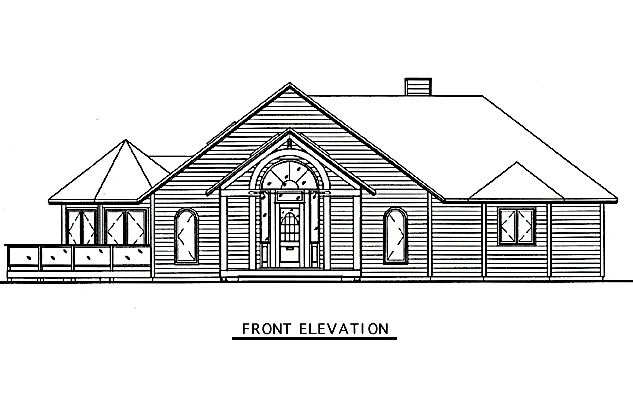

Проект Grandview_B представляет собой одноэтажный дом в стиле ранчо с элементами современной классики. Фасад (Front Elevation) демонстрирует сложную геометрию крыши, сочетающую вальмовые и двускатные конструкции, а также выразительный арочный вход. План первого этажа раскрывает просторную внутреннюю организацию с акцентом на общественные зоны и приватный мастер-блок.

1. Спецификация помещений и перевод размеров

Ниже приведена таблица с переводом названий помещений и пересчетом размеров из имперской системы (футы/дюймы) в метрическую.

2. Расшифровка технических обозначений

На плане используются стандартные архитектурные сокращения, принятые в англоязычной документации:

• W/D: Washer/Dryer — стиральная и сушильная машины (в постирочной).
• WH: Water Heater — водонагреватель (бойлер).
• PN: Pantry — кладовая для хранения продуктов.
• CL: Closet — встроенный шкаф или гардеробная.
• LAM RAFTERS: Laminated Rafters — клееные стропила (указывает на открытые деревянные балки в потолке гостиной).
• OPEN TO BELOW: Открытый проем в перекрытии (лестница ведет на этаж ниже, вероятно, в подвал).
• DW: Dishwasher — посудомоечная машина.
• REF: Refrigerator — холодильник.

3. Анализ планировочных решений

Зонирование и эргономика

Планировка дома четко разделена на три функциональные зоны, что обеспечивает высокий комфорт проживания:

• Дневная зона (Public Zone): Центром дома является огромная гостиная (Living Room) площадью более 50 м². Надпись LAM RAFTERS暗示ет на высокий потолок с открытыми балками, что визуально увеличивает пространство. Гостиная объединена со столовой в единый объем, но функционально разделена архитектурными элементами. Уникальная восьмиугольная комната Skywatch служит либо зимним садом, либо кабинетом с панорамным остеклением, добавляя дому индивидуальность.
• Сервисная зона (Service Zone): Кухня, постирочная и гостевой санузел сгруппированы в левой части плана. Это логичное решение: "грязная" зона и технические помещения вынесены в один блок. Кухня имеет проходную планировку, связывая столовую и зону отдыха, что удобно для хозяйки во время приема гостей.
• Ночная зона (Private Zone): Мастер-спальня (Master Bedroom) вынесена в правое крыло, максимально удаленная от входа и гостиной. Это обеспечивает тишину и приватность. Спальня оснащена полноценным мастер-блоком: две гардеробные (Walk-in Closet) и просторная ванная комната с раздельными санузлами.

Коммуникации и конструктив

Наличие лестницы с пометкой OPEN TO BELOW указывает на то, что проект предусматривает эксплуатируемый цокольный этаж или подвал. Это значительно расширяет функционал дома без увеличения пятна застройки. Сантехнические узлы (кухня, постирочная, гостевой туалет и мастер-ванна) сгруппированы вдоль стен, что упрощает разводку труб и снижает стоимость строительства.

4. Итоговый вывод

Для кого подходит этот проект:
Проект Grandview_B идеален для пары или небольшой семьи, ценящей простор и одноэтажную жизнь без лестниц внутри жилого контура (лестница ведет только вниз, в тех. помещения). Дом подойдет любителям принимать гостей благодаря гигантской гостиной и открытой планировке дневной зоны.

Главные преимущества:

• Масштабная гостиная: Редкое для такой площади решение — комната длиной 9 метров создает ощущение роскоши.
• Комната Skywatch: Архитектурная доминанта, которая может стать любимым местом для отдыха с видом на сад.
• Приватность хозяев: Мастер-спальня изолирована от шума и суеты дневной зоны.
• Потенциал расширения: Наличие выхода на нижний уровень позволяет в будущем организовать там спортзал, кинозал или дополнительные спальни.
