Jackson

Каталожный номер: 58/1/2-197

м² площадь

этаж

спальни

санузел

Помещения и особенности

🚪 Крыльцо ⬆ Высокие потолки

Обзор проекта дома Jackson: Универсальность и Уют

Проект Jackson представляет собой интересное архитектурное решение, сочетающее в себе эстетику классического загородного коттеджа и функциональность современного жилья. На основе предоставленных чертежей и визуализации можно выделить две основные конфигурации: компактный одноэтажный домик (кабина) и расширенная версия с мансардным этажом.

1. Экстерьер и Архитектурный Стиль

Визуализация (Изображение 1) демонстрирует дом в стиле Rustic или Craftsman. Основные черты:

Крыша: Двускатная, с вынесенными фронтонами, что создает дополнительную защиту от осадков.
Веранда: Глубокая крытая терраса с опорными колоннами и декоративными фермами, приглашающая к отдыху на свежем воздухе.
Отделка: Имитация деревянного сруба или горизонтального сайдинга, каменный цоколь, гармонично вписывающий дом в ландшафт.

2. Анализ Планировки: Вариант "Компакт" (Первый этаж)

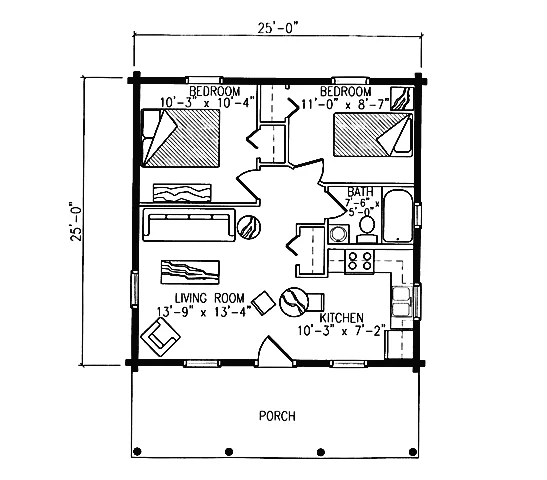

Данная планировка (Изображение 2) идеально подходит для небольшого дома площадью около 58 м². Это отличное решение для дачи, гостевого дома или жилья для небольшой семьи.

Таблица помещений и размеров (Конвертация в метрическую систему)

Название помещения (RU)	Размеры (Футы/Дюймы)	Размеры (Метры)	Площадь (м²)
Гостиная (Living Room)	13'-9" x 13'-4"	4.19 м x 4.06 м	~17.0 м²
Кухня (Kitchen)	10'-3" x 7'-2"	3.12 м x 2.18 м	~6.8 м²
Спальня 1 (Bedroom)	10'-3" x 10'-4"	3.12 м x 3.15 м	~9.8 м²
Спальня 2 (Bedroom)	11'-0" x 8'-7"	3.35 м x 2.62 м	~8.8 м²
Ванная комната (Bath)	7'-6" x 5'-0"	2.29 м x 1.52 м	~3.5 м²
Общий габарит дома	25'-0" x 25'-0"	7.62 м x 7.62 м	~58.0 м²

Эргономика и зонирование

Планировка отличается высокой эффективностью использования пространства:

Дневная зона: Гостиная и кухня объединены в единое пространство (Open Concept), что визуально расширяет помещение. Вход в дом ведет сразу в гостиную, что типично для коттеджей.
Ночная зона: Две спальни расположены в задней части дома, что обеспечивает тишину. Они разделены ванной комнатой, которая выступает в роли буфера.
Коммуникации: Кухня и ванная комната расположены рядом (по правой стене), что упрощает подводку воды и канализации и снижает стоимость строительства.

3. Анализ Планировки: Вариант "Расширенный" (Второй этаж / Мансарда)

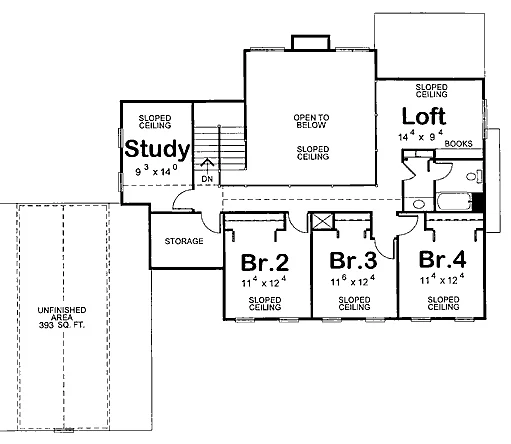

Изображение 3 демонстрирует планировку верхнего уровня для более крупной версии проекта. Здесь акцент сделан на спальные места и дополнительные функциональные зоны.

Таблица помещений (Верхний уровень)

Название помещения (RU)	Размеры (Футы/Дюймы)	Размеры (Метры)	Площадь (м²)
Кабинет (Study)	9'-3" x 14'-0"	2.82 м x 4.27 м	~12.0 м²
Лофт / Холл (Loft)	14'-4" x 9'-4"	4.37 м x 2.84 м	~12.4 м²
Спальня 2 (Br.2)	11'-4" x 12'-4"	3.45 м x 3.76 м	~13.0 м²
Спальня 3 (Br.3)	11'-6" x 12'-4"	3.51 м x 3.76 м	~13.2 м²
Спальня 4 (Br.4)	11'-4" x 12'-4"	3.45 м x 3.76 м	~13.0 м²
Гараж / Тех. зона (Unfinished Area)	393 кв. фута	-	~36.5 м²

Особенности верхней планировки

Скошенные потолки (Sloped Ceiling): Указаны в спальнях, что подтверждает мансардный тип этажа. Это создает уют, но требует внимательного подбора мебели.
Второй свет (Open to Below): В зоне лофта потолок открыт вниз, что связывает этажи визуально и добавляет воздуха.
Кабинет: Выделенная рабочая зона, что редкость для домов такого класса, повышает функциональность.

4. Расшифровка технических обозначений

На планах используются стандартные архитектурные сокращения:

W/D: Washer / Dryer (Стиральная и сушильная машины). Обычно располагается в ванной или отдельной постирочной.
WH: Water Heater (Водонагреватель / Бойлер).
DN: Down (Направление лестницы вниз).
Ref: Refrigerator (Холодильник).
Books: Книжные полки (в зоне лофта).
Sloped Ceiling: Скошенный потолок (следует учитывать высоту стен при расстановке высокой мебели).

5. Итоговый вывод

Проект Jackson — это гибкое решение. Компактная версия (25x25 футов) идеально подходит для:

Загородного дома для выходных.
Дома для молодой пары или пенсионеров (отсутствие лестницы).
Гостевого домика на большом участке.

Главное преимущество проекта — эффективность. При малой площади пятна застройки (58 м²) дом вмещает все необходимые функции: две спальни, полноценную кухню и гостиную. Расширенная версия с мансардой превращает проект в полноценный семейный дом на 4 спальни с кабинетом, что делает его универсальным для постоянного проживания большой семьи.
