Обзор проекта дома Madison: Уютный бревенчатый особняк с продуманной планировкой

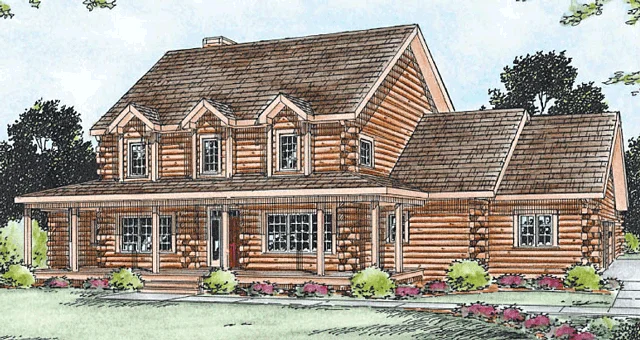

Проект Madison представляет собой классический образец загородного дома в стиле «бревенчатый коттедж». Архитектурное решение сочетает в себе эстетику натурального дерева с современной функциональностью. Ниже представлен детальный разбор планировочных решений, перевод экспликации помещений и анализ эргономики пространства.

1. Экспликация помещений и перевод размеров

В таблице ниже приведены названия помещений на русском языке, оригинальные размеры в футах и дюймах, а также пересчитанные метрические значения. Площадь рассчитана приблизительно по внутренним размерам стен.

2. Расшифровка технических обозначений

На планах используются стандартные архитектурные сокращения, принятые в западном домостроении. Вот их расшифровка:

• W/D (Washer/Dryer) — Место для установки стиральной и сушильной машин. В данном проекте прачечная вынесена в отдельную нишу рядом с кухней.
• WH (Water Heater) — Водонагреватель (бойлер). Расположен в техническом шкафу рядом с прачечной.
• Ref (Refrigerator) — Холодильник. Обозначен на плане кухни.
• D.W. (Dishwasher) — Посудомоечная машина.
• Sloped Ceiling — Наклонный потолок. Характерная черта мансардных этажей или комнат под скатами крыши.
• Open to Below — «Второй свет». Открытое пространство, объединяющее этаж с пространством первого этажа (обычно над гостиной).
• @ dbl (At double) — Обозначение ворот гаража на две машины.
• Plants — Технические шахты или место для размещения инженерного оборудования (в данном случае, вероятно, под лестницей).

3. Архитектурный анализ и эргономика

Зонирование пространства

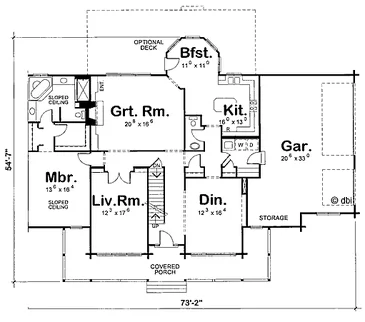

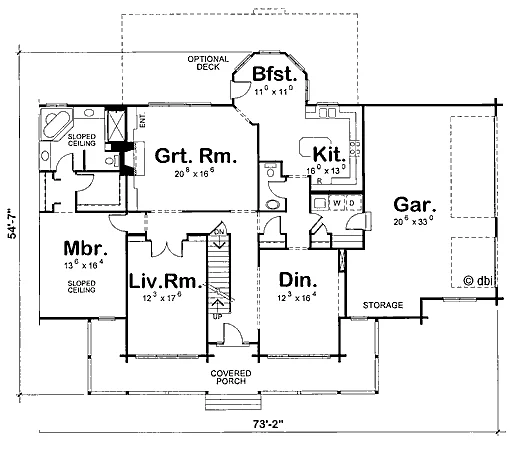

Планировка дома Madison демонстрирует грамотное разделение на «дневную» и «ночную» зоны, что является признаком качественного архитектурного проекта.

• Дневная зона (Public Zone): Расположена в центральной и правой части первого этажа. Кухня, столовая, зона для завтраков и Большая комната (Great Room) объединены в единый социальный кластер. Это способствует свободному общению семьи и гостей.
• Приватная зона (Private Zone): Мастер-спальня (Mbr) вынесена в левый угол первого этажа, что обеспечивает максимальную изоляцию от шума. Детские спальни расположены на втором этаже, сгруппированные вокруг общего санузла.

Функциональность и логистика

Особого внимания заслуживает организация бытовых процессов:

• Кухонный треугольник: Кухня имеет удобную форму, позволяющую эффективно разместить холодильник, плиту и мойку. Наличие отдельной зоны для завтраков (Bfst.) с выходом на террасу (Optional Deck) — отличное решение для легких перекусов.
• Гараж и входная группа: Гараж внушительных размеров (более 60 м²) позволяет разместить 2-3 автомобиля и имеет зону хранения (Storage). Вход из гаража ведет сразу в кухню/прачечную, что крайне удобно для разгрузки продуктов.
• Прачечная: Расположение стиральной машины (W/D) рядом с кухней и гаражом — эргономически верное решение, избавляющее от необходимости носить белье через весь дом.

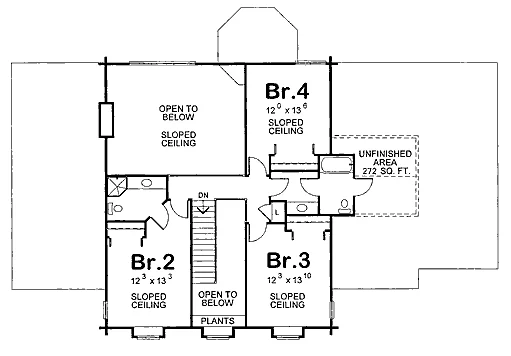

Второй этаж

Второй этаж выполнен в стиле «полуторного» уровня. Наличие обозначения "Open to Below" указывает на то, что часть второго этажа отсутствует, создавая эффект второго света над гостиной. Это визуально расширяет пространство первого этажа, но требует careful планировки мебели на втором уровне из-за наклонных потолков (Sloped Ceiling) в спальнях.

4. Итоговый вывод

Проект Madison идеально подходит для семьи из 4-6 человек, ценящей уют загородного стиля, но не готовой жертвовать современным комфортом.

Главные преимущества проекта:

• Масштаб: Просторные общественные зоны (Great Room более 30 м²) идеально подходят для приема гостей.
• Автономность: Изолированная мастер-спальня на первом этаже позволяет родителям иметь личное пространство, не поднимаясь на второй этаж.
• Потенциал расширения: Наличие «нежилой зоны» (Unfinished Area) на втором этаже дает возможность в будущем обустроить там кабинет, игровую комнату или дополнительную спальню.
• Свет и воздух: Решение со «вторым светом» и множеством окон (включая мансардные) наполняет дом естественным освещением.
