Westbrook

Каталожный номер: 139/1.5/3-370

139

м² площадь

этаж

спальни

санузел

½ с/у

Помещения и особенности

🚪 Крыльцо 👔 Гардеробная

Архитектурный обзор проекта дома Westbrook

Проект Westbrook представляет собой классический пример жилой архитектуры в стиле «Гамбрел» (разновидность голландского колониального стиля), узнаваемого по характерной ломаной крыше. Этот дом сочетает в себе эстетику загородного коттеджа с эффективной организацией внутреннего пространства. Ниже представлен детальный анализ планировочных решений, перевод экспликации помещений и оценка эргономики.

1. Перевод помещений и расчет площадей

Для удобства восприятия все имперские размеры (футы и дюймы) переведены в метрическую систему. Площадь рассчитана исходя из чистых внутренних размеров помещений.

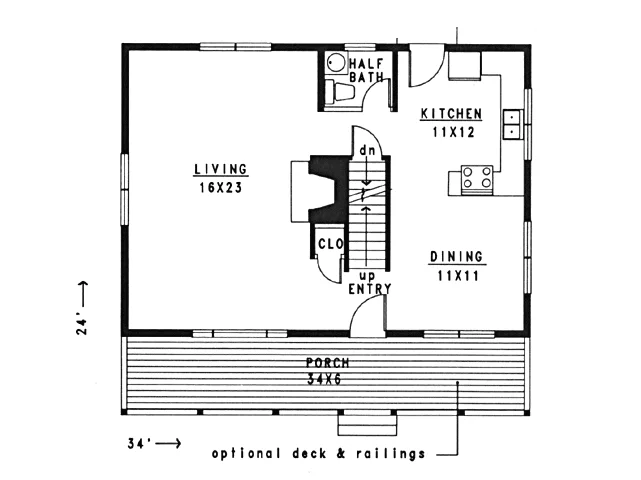

Первый этаж (Общественная зона)

Название на плане	Перевод (Русский)	Размеры (футы)	Размеры (метры)	Площадь (м²)
LIVING	Гостиная	16' x 23'	4.88 м x 7.01 м	~34.2 м²
KITCHEN	Кухня	11' x 12'	3.35 м x 3.66 м	~12.3 м²
DINING	Столовая	11' x 11'	3.35 м x 3.35 м	~11.2 м²
HALF BATH	Гостевой санузел (туалет + раковина)	~5' x 6' (оценка)	~1.5 м x 1.8 м	~2.7 м²
PORCH	Крытая веранда	34' x 6'	10.36 м x 1.83 м	~19.0 м²
ENTRY	Прихожая / Тамбур	-	-	Входит в общую зону

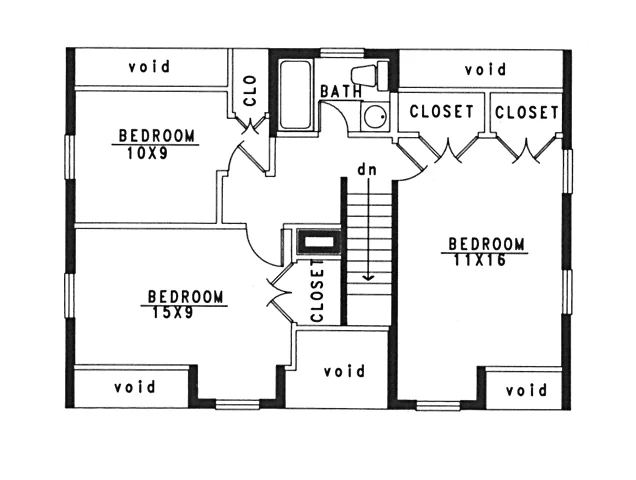

Второй этаж (Приватная зона)

Название на плане	Перевод (Русский)	Размеры (футы)	Размеры (метры)	Площадь (м²)
BEDROOM (справа)	Спальня (Мастер-спальня)	11' x 16'	3.35 м x 4.88 м	~16.4 м²
BEDROOM (слева внизу)	Спальня (Длинная)	15' x 9'	4.57 м x 2.74 м	~12.5 м²
BEDROOM (слева вверху)	Спальня (Малая)	10' x 9'	3.05 м x 2.74 м	~8.4 м²
BATH	Ванная комната (полный санузел)	~8' x 9' (оценка)	~2.4 м x 2.7 м	~6.5 м²
CLOSET	Гардеробная / Шкаф	Различные	-	-
VOID	Пустота (нежилое пространство под скатом)	-	-	Не входит в жилую площадь

2. Расшифровка технических обозначений

На планах используются стандартные архитектурные сокращения, принятые в англоязычной документации:

CLO (Closet): Встроенный шкаф или гардеробная. На втором этаже их несколько, что является большим плюсом для хранения вещей.
dn (Down): Направление лестницы вниз.
up (Up): Направление лестницы вверх.
VOID: Обозначает пространство, где отсутствует перекрытие или пол. В данном проекте это зоны под крутыми скатами крыши (гамбрел), где высота потолка недостаточна для полноценного использования (обычно менее 1.5–1.6 метра). Здесь часто организуют низкие шкафы для хранения сезонных вещей.
HALF BATH: Санузел без душевой или ванны (только унитаз и раковина).

3. Анализ планировки и эргономики

Зонирование

Проект демонстрирует классическое и грамотное разделение на «дневную» и «ночную» зоны:

Первый этаж: Полностью отдан под общественные функции. Гостиная занимает почти половину этажа (34 м²), что создает ощущение простора. Кухня и столовая объединены в единый блок, но визуально разделены, что удобно для зонирования.
Второй этаж: Исключительно приватная территория. Все три спальни и ванная комната расположены наверху, что обеспечивает тишину и покой.

Коммуникации и логистика

Входная группа: Вход осуществляется через просторную веранду (Porch), что типично для климата с осадками. Дверь ведет сразу в жилую зону, минуя длинный коридор, что экономит площадь.
Лестница: Расположена в центре дома. Это эргономичное решение с точки зрения доступности (короткие пути до любой комнаты), но оно «съедает» полезное пространство на обоих этажах, разрывая единый контур помещений.
Кухня: Размер 3.35 х 3.66 м является компактным для дома с тремя спальнями. Размещение техники (плита, холодильник) выполнено по линейной или Г-образной схеме. Для семьи из 4-5 человек это может быть тесновато, требуется грамотное проектирование мебели.
Санузлы: Наличие только одного полного санузла на втором этаже для трех спален может создавать очереди по утрам. Гостевой туалет на первом этаже решает проблему для посетителей.

Особенности архитектуры (Гамбрел)

Наличие зон VOID на втором этаже — это плата за красивый внешний вид и высокий потолок в центре комнат. Эти зоны можно использовать для организации низких систем хранения (сундуки, ящики), но жилой площадью они не считаются.

4. Итоговый вывод

Для кого подходит этот проект:

Дом Westbrook идеально подойдет для небольшой семьи (3-4 человека) или как загородный дом для выходных. Также это отличный вариант для молодых семей с ограниченным бюджетом на строительство, так как компактный прямоугольный фундамент и простая форма крыши снижают стоимость работ.

Главные преимущества:

Огромная гостиная: Площадь 34 м² на первом этаже позволяет комфортно размещать большие компании.
Просторная веранда: Почти 20 м² крытого пространства для отдыха на свежем воздухе.
Мастер-спальня: Комната 11x16 футов (16.4 м²) вполне комфортна для размещения двуспальной кровати и рабочей зоны.
Эффективность: Минимум коридоров, максимум полезной площади.

Рекомендации архитектора: При реализации проекта стоит рассмотреть возможность переноса стиральной машины (W/D) на первый этаж (например, в нишу рядом с кухней или в гостевой санузел, если позволит площадь), чтобы не носить белье на второй этаж. Также комнату 10x9 футов (8.4 м²) лучше всего использовать как детскую для одного ребенка или как домашний офис.
