Окно в деревянном доме нельзя просто вставить в проём и запенить. Стена из бруса или бревна живёт: она садится в первые годы, а дальше сезонно меняет размеры вслед за влажностью. Рама, жёстко связанная с такой стеной, рано или поздно окажется зажатой, и тогда створка перестанет закрываться, а стеклопакет может треснуть.

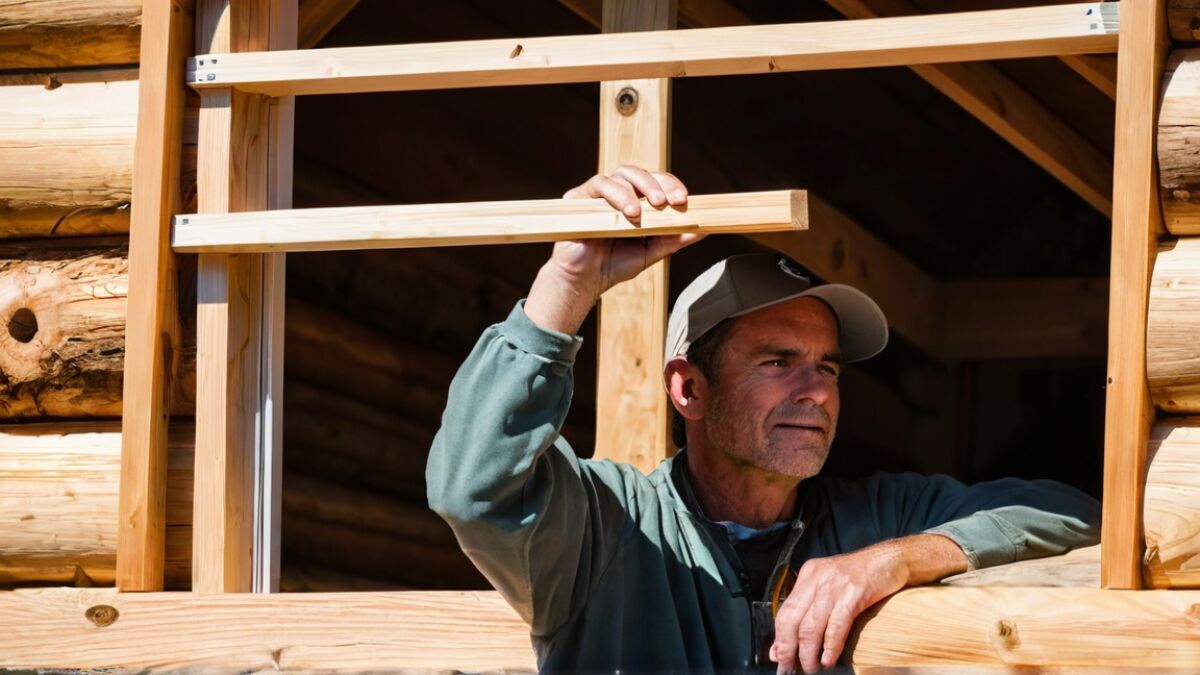

Решение известно давно и называется окосячкой — обсадной коробкой, которая берёт движение стены на себя. Окно крепится к ней, а она скользит по стене. Правильно сделанная окосячка снимает вопрос полностью, неправильная — создаёт видимость решения.
Разбираем, как устроен узел, когда ставить окна, какие выбрать и что проверять при приёмке.
Как работает окосячка
В торцах брёвен или брусьев, образующих проём, выбирается паз или, наоборот, оставляется шип. В него вставляется вертикальный элемент обсады, который может двигаться в этом пазу вверх-вниз вместе со стеной. Сверху и снизу вертикальные элементы соединяются горизонтальными.
Получается рама внутри проёма, которая не связана со стеной жёстко ни в одной точке. Стена оседает, скользя по обсаде; обсада остаётся на месте вместе с окном.
Три конструктивных типа встречаются чаще всего:
- В шип-монолит. В торцах бруса выбирается паз, в него вставляется брусок обсады с выступом. Самый распространённый и надёжный вариант.
- В закладной брусок. В торцах делается паз, в него вставляется свободный брусок, а к нему уже крепится обсадная доска.
- В шип-паз с выступом на стене. Обратная схема, когда выступ формируется на торцах стены, а паз — в обсаде.
Что бы ни было выбрано, ключевое требование одно: ни один крепёж не должен проходить через обсаду в торец стены. Один саморез сводит на нет всю конструкцию.
Зазор сверху
Над верхним элементом обсады обязательно оставляют зазор — пространство, в которое опустится стена. Его величина зависит от материала стены и от того, сколько усадки ещё предстоит.
Ориентиры простые:
- Дом из бревна или бруса естественной влажности, собранный недавно, — зазор самый большой.
- Дом из клеёного бруса или каркасник — усадка минимальна, но зазор всё равно предусматривают.
- Дом, стоящий несколько лет, — зазор меньше, но не ноль: сезонные колебания никуда не исчезают.
Зазор заполняют мягким материалом, который сжимается: минеральной ватой, льноджутовым полотном, специальной лентой. Ни в коем случае не монтажной пеной — застывшая пена превращается в жёсткую распорку и передаёт нагрузку прямо на раму.
Снаружи зазор закрывают наличником, который крепится только к обсаде, а не к стене. Иначе наличник сам станет тем, что удерживает стену от движения.
Когда ставить окна
Вопрос, на который нет одного ответа: он зависит от материала стен и от того, что важнее — скорость или простота.
Сразу после сборки коробки. Так делают чаще всего: дом нужно закрыть от погоды, а без окон отделку не начнёшь. Требует правильной окосячки с большим зазором.
После основной усадки. Идеально с точки зрения конструкции, но означает, что дом стоит с закрытыми плёнкой проёмами год или дольше.
Компромисс. Временное закрытие проёмов щитами или дешёвыми окнами на первый год, потом установка постоянных. Дороже, но применяется, когда важно и закрыть контур, и не рисковать дорогими окнами.
Для клеёного бруса и каркасника вопрос почти не стоит: усадка невелика, окна ставят сразу.
Какие окна выбирать
Материал рамы влияет на несколько вещей сразу.
Деревянные окна. Естественный выбор для деревянного дома: похожее поведение при изменении влажности, ремонтопригодность, вид. Требуют обслуживания — периодического обновления покрытия, особенно с наружной стороны.
Дерево-алюминиевые. Дерево внутри, алюминиевая накладка снаружи. Снимают вопрос обслуживания наружной поверхности, стоят дороже.
Пластиковые. Дешевле, не требуют ухода, но в деревянном доме выглядят иначе. С точки зрения конструкции проблем нет — окосячка одинаково нужна и им.
Что действительно важно вне зависимости от материала:
- Количество камер стеклопакета и наличие энергосберегающего покрытия — от этого зависят потери тепла.
- Качество фурнитуры и возможность регулировки прижима.
- Наличие микропроветривания или клапана: в герметичном доме окна становятся частью системы вентиляции.
- Размер: большое окно — это красиво и это же самая холодная часть стены.
Монтаж: что происходит по шагам
- Проём вырезается по размеру с запасом на обсаду и зазоры.
- Торцы стены обрабатываются антисептиком — они наиболее уязвимы к влаге.

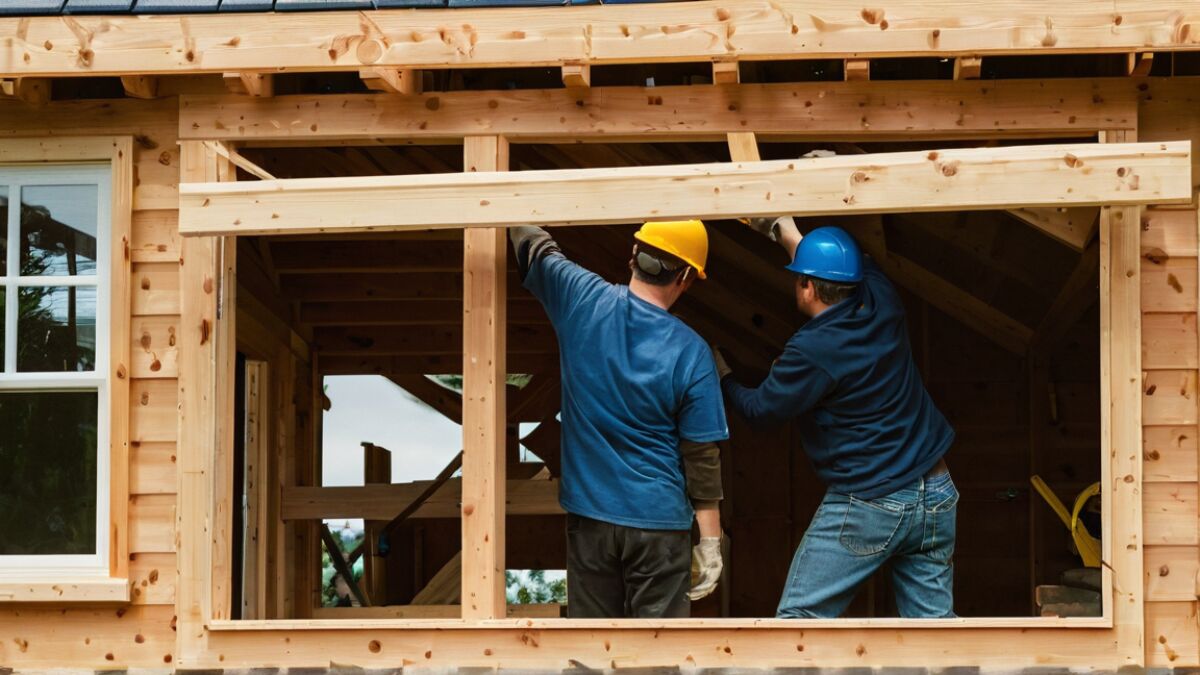

- Выбирается паз или формируется шип, выставляется обсада строго по уровню и отвесу.
- Между обсадой и стеной по бокам прокладывается уплотнитель, сверху оставляется зазор.
- Окно крепится к обсаде на анкерные пластины или через раму — но только в обсаду.
- Монтажный шов запенивается только между рамой и обсадой.
- Снаружи шов закрывается от воды и ультрафиолета, изнутри — пароизоляционной лентой.
- Устанавливаются отлив, подоконник и наличники, закреплённые на обсаде.
Про монтажный шов стоит сказать отдельно. Пена — не гидроизоляция и не защита от ультрафиолета: под открытым небом она разрушается за пару сезонов. Снаружи её обязательно закрывают лентой или планкой, изнутри — герметизируют, чтобы влага из помещения не заходила в шов.
Отливы и водоотвод
Место под окном — второе по уязвимости после торцов. Вода, стекающая по стеклу, попадает на отлив и должна уйти от стены.
Что проверять:
- отлив имеет уклон от окна и заходит под раму, а не приставлен к ней;
- боковые части отлива подняты и заведены под обсаду, чтобы вода не текла по торцам;
- вылет отлива достаточен, чтобы капли не били по стене под окном;
- под отливом нет пустот, где будет собираться конденсат;
- крепление отлива не мешает движению стены.
Приёмка окон
Что проверить, пока монтажники ещё на объекте:
- Геометрия. Рама стоит по уровню и отвесу, диагонали совпадают. Перекошенная рама даёт неравномерный прижим створки.
- Зазор сверху. Есть, заполнен мягким материалом, не пеной. Проверяется до установки наличников.
- Крепёж. Нет саморезов, проходящих сквозь обсаду в торец стены.
- Створка. Открывается и закрывается без усилия, не задевает раму, в любом положении остаётся на месте.
- Прижим. Лист бумаги, зажатый между створкой и рамой, вытягивается с ощутимым усилием по всему периметру.
- Шов. Запенен по всему контуру без пустот, снаружи закрыт, изнутри герметизирован.
- Стеклопакет. Без царапин и сколов, маркировка на месте, стеклопакет не «играет» в раме.
- Отлив и подоконник. Уклон, заведение под раму, отсутствие щелей.
Что делать через год
Дом продолжает садиться, и окна требуют внимания.
- Проверить зазор над обсадой: он должен уменьшиться, но не исчезнуть. Если стена дошла до верха обсады, зазор нужно увеличивать, пока не начались проблемы.
- Отрегулировать фурнитуру: после усадки прижим часто уходит.
- Осмотреть наружные швы и обновить защиту, если она разрушилась.
- Проверить, не появились ли щели между обсадой и стеной по бокам.
Признаки, что окно зажимает: створка стала закрываться туго, появились трещины на откосах, наличник выгнулся, в углу рамы появилась щель. При любом из них зазор проверяют немедленно — треснувший стеклопакет обойдётся дороже, чем полчаса работы с обсадой.
Двери в срубе
Всё сказанное про окна касается и дверей, но с двумя поправками. Дверь тяжелее и нагружает обсаду сильнее, поэтому обсадная коробка под входную дверь делается массивнее, а её нижняя часть опирается на порог, а не висит в проёме.
Вторая поправка — про эксплуатацию. Дверью пользуются каждый день, и любое подклинивание чувствуется сразу. Именно на входной двери первой становится заметно, что зазор усадки закончился: полотно начинает цеплять за коробку сверху.
Для межкомнатных дверей в перегородках дома из бруса действует то же правило: коробка не крепится к несущей стене жёстко, а сверху остаётся компенсационный зазор, закрытый наличником.
Короткий итог
В деревянном доме окно ставят не в стену, а в обсаду. Обсада не крепится к стене жёстко, сверху остаётся зазор с мягким заполнением, наличники держатся только на обсаде, а пена нигде не работает распоркой.
Если эти четыре условия выполнены, окна переживут усадку без последствий и в любом типе дома. Если нарушено хотя бы одно, проблема проявится в первую же зиму.
